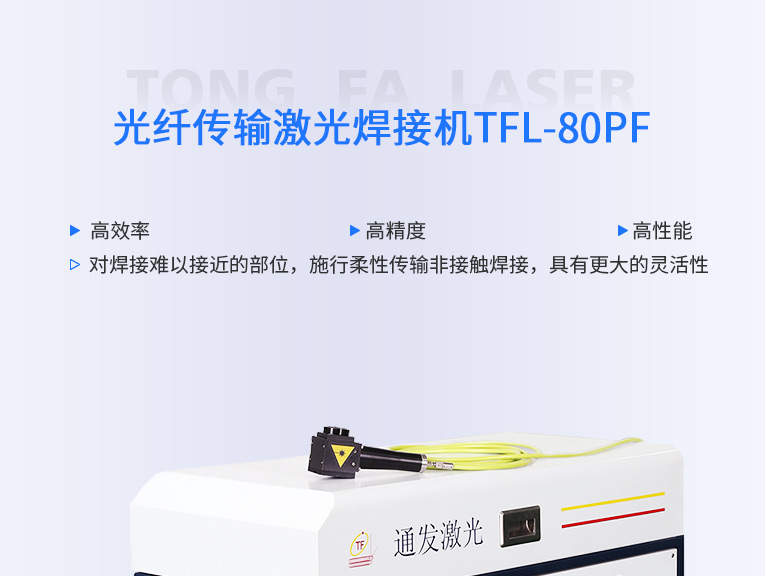

通發激光研發針配合黃金織鏈機、K金制鏈機、首飾制鏈機的TFL-80PF自動激光焊接機，焊接機采用能量反饋技術，光點穩定，能量強勁，實現一環一焊的功能，確保金鏈的耐拉強度。本激光焊機實現了水冷一體的小型化結構。適用于各種生產場所。
分享至：
光纖激光焊接機加工樣品圖片
應用范圍
該激光焊接設備適用于黃金白銀制品、鋁件、銅件激光點焊焊接，可以廣泛應用在點焊及柔性加工需求行業等焊接。本激光焊機實現了水冷一體的小型化結構。適用于各種生產場所。
精密電源
1、該設備采用升壓電源，不受電網波動影響，同時電源的單點能量輸出能力也更強。
2、該設備電源采用分流設計，將大的發熱元件分流到幾路控制，有效的減少了電源的發熱功率。
3、該設備電源采用進口的IGBT，保證質量。
4、激光電源采用大功率隔離變換技術，人體觸摸任何放電部分不會觸電，安全性得到提高。
5、激光大電流放電具有軟硬件過流保護鎖定及報警。
核心光器
1、激光棒采用新型YAG激光棒，優化了激光棒的參數，使激光光電轉換效率提高，優于普通激光棒單點能量和光束質量。
2、激光腔采用氙燈和激光棒分離設計，換燈不影響光路。
3、采用疊簧鏡架，比普通的拉簧鏡架更穩定，光路輸出更穩定。
4、鏡片均采用軍工級鍍膜，比普通鏡片更耐用。
精密反饋控制系統

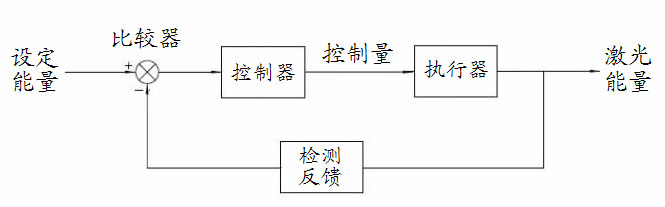

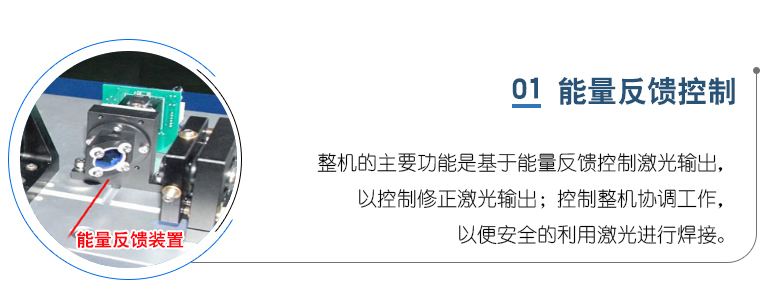

能量反饋系統：能量反饋屬于負反饋系統，通過對光路的負反饋信號實時控制激光輸出。
標準工作臺
附件與耗材
深圳市百泰珠寶首飾有限公司是集首飾研發、生產加工、批發及零售于一體的大型黃金首飾企業。擁有現代化大型工廠近二萬平方米，高級管理人員、專業技術人員及高素質技術工人1500余人。公司總資產規模人民幣5.1億元，年生產加工黃金首飾能力達100噸。2004年起，連續三年稅利超千萬，累計出口創匯超過1億美元，已成為國內較大的黃金首飾制造商。公司現為國內首飾標準化技術委員會委員單位、中國珠寶玉石首飾行業協會副會長單位、世界黃金協會指定生產廠家。
深圳市星光美珠寶首飾有限公司是一家集設計、研發、生產為一體的有名企業，以金鑲玉產品為主營業務。生產千足金、足金金鑲玉、金鑲彩寶等珠寶品類。擁有逾200名員工的，位于水貝珠寶產業聚集地的展廳面積也超過了600平方米。在金鑲玉產品生產加工上已經擁有了成熟的技術和管理理念，從原料采購、生產加工到批發完善的產業鏈。
佛山華永科技有限公司是一家由廣東省人民政府認定的大型高新科技外資企業，現在配套廠家四家。公司致力于各種數字化視頻光/可變電容二極體，醫療設備，數碼相機，伺服器，減速機構，光碟機使用之馬達，數碼/傳統相機，光碟機使用之變壓器，觸發線圈，電磁閥，微動開關等系列產品的生產研發，技術等級居世界同行業前列，同時擁有生產設備1000個多臺套，擁有Philips、Nikon、Canon、Sony、Panasonic、Kodak、Foxconn、Lite-on、Premier等知名公司為客戶群。
技術參數：
|
型號 |
TFL-80PF |
|
激光波長 |
1064nm |
|
激光功率 |
80W |
|
激光脈沖能量 |
60J |
|
光纖輸出數量 |
1路 |
|
反饋方式 |
能量反饋 |
|
脈沖寬度 |
0.2-12ms |
|
脈沖頻率 |
0.4-100Hz |
|
焊點大小 |
0.4-2mm |
|
激光能量變化率 |
<±1.5% |
|
主機耗電功率 |
≤3KW |
|
電力需求 |
AC220v±10%/50Hz，15A |
|
冷卻方式 |
一體式水冷 |
|
主機外形尺寸（長*寬*高） |
520×1150×950 |
市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。
純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。
防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)酰獍哔|(zhì)量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。
減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境
環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）
環境濕度：不高于80% 。因為焊機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。
較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
